Como hacer barras para carga en tu combi
« : julio 16, 2012, 01:52:29 pm »
Amigos el viernes pasado tuve que cargar unas escaleras en la vany y pos surprise!! las habia vendido
fui a la refa a ver algunas y me encontre con la sorpresa de que las existentes estaban muy debiles
y sobre pedido podia pedir unas reforzadas pero a un precio desorbitado.

entonces y a resumen a elaborar unas reforzadas para la Vany

material necesario

-1 tramo tubo redondo de 1" cedula 30
-1 pedazo de varilla redonda de 1/4"
-4 tornillos de 1/4" x 1 1/4"
-y 4 sujetadores o soleras de 1/2"
- 1 spray negro mate o el color de tu gusto
- 1 lija de agua 150
- 4 tapones de hule para tubo de 1" (interiores)

herramienta:
- arco con segueta para metal
- maquina de soldar (o en su caso ayuda de un herrero)
- flexometro (cinta de medir)
- Martillo

manos a la obra:

En el caso de la vanagon las dejamos a la medida de la orilla del botagua del toldo es decir

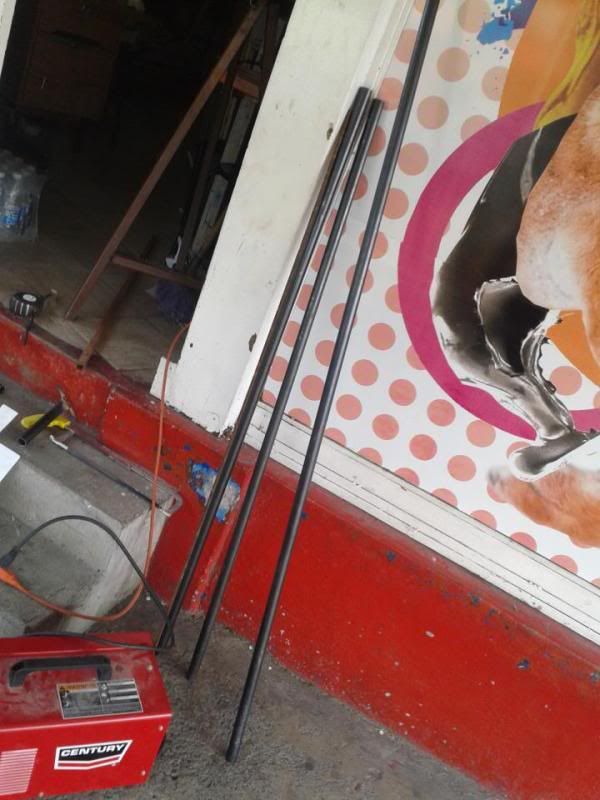

paso numero 1: cortamos dos tramos de tubo redondo de 1" a la medida de 1.48 mts

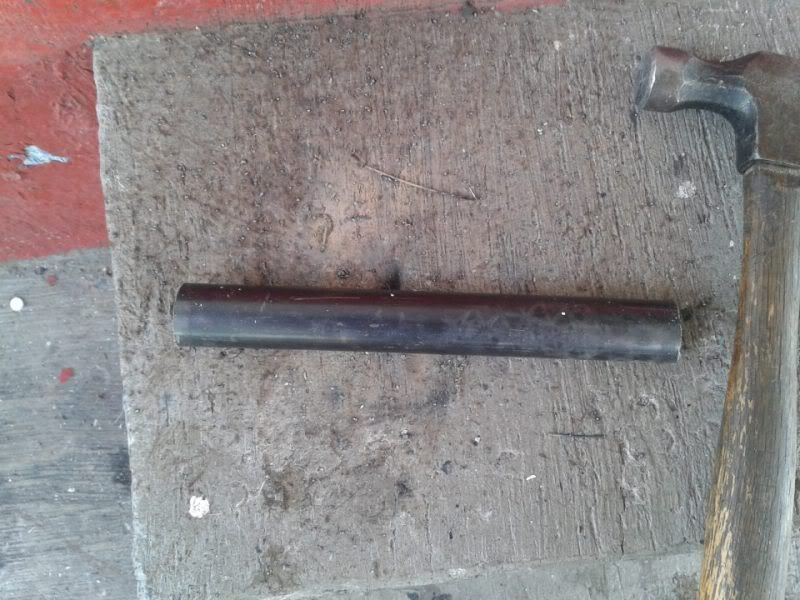

paso numero 2: cortamos cuatro pedazos del mismo tubo pero en medida de 20 cm de largo

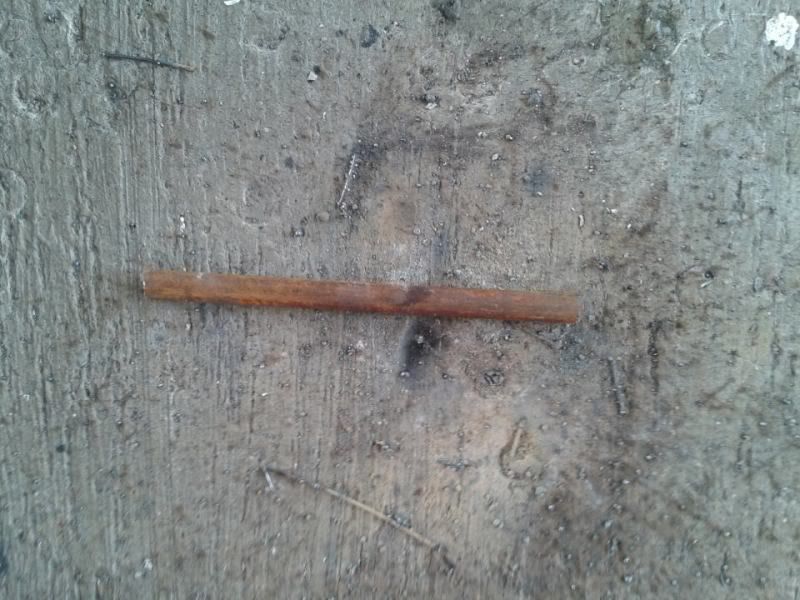

paso numero 3: cortamos cuatro pedazos de la varilla de aprox 8 cm de largo

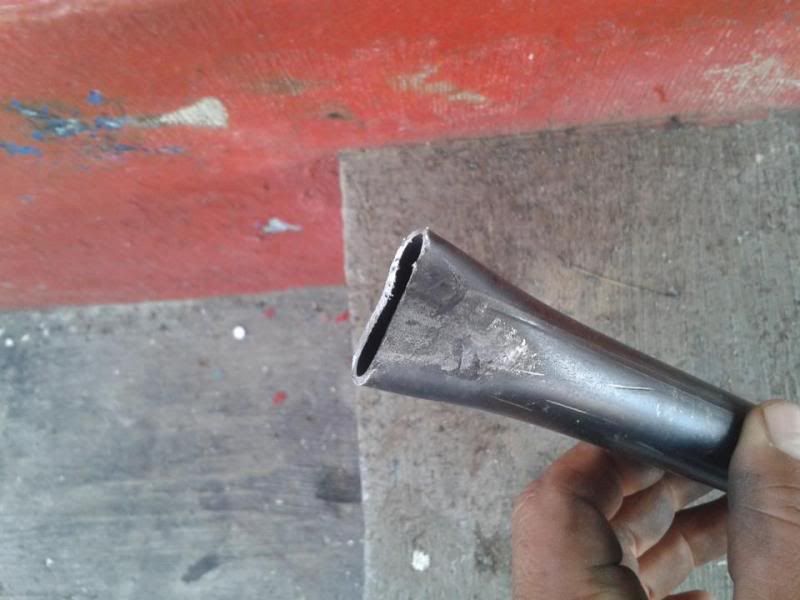

paso numero 4: con el martillo en los tramos de 20 cms golpeamos uno de los extremos en ambas caras como se muestra en la foto (solo en uno de los extremos)

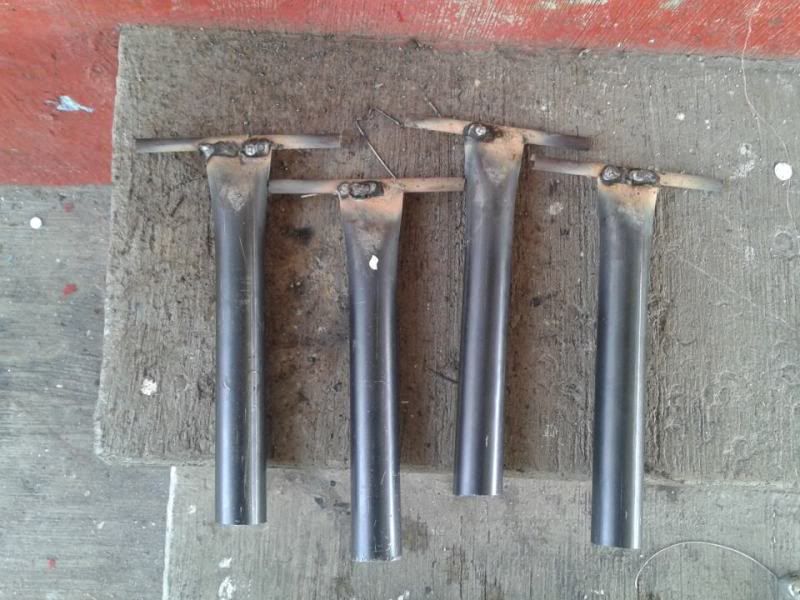

paso numero 5: soldamos de manera perpendicular las varillas centrados al tubo como se muestra en la foto

estas seran las "patas" que descansaran en el botaguas

continua....

Desconectado victorsegura

  • Administrator
  • Barndoor
  • *****
  • Mensajes: 1303
  • LOVE THIS BUS
    • Ver Perfil
Re:Como hacer barras para carga en tu combi
« Respuesta #1 : julio 16, 2012, 02:32:52 pm »
paso siguiente soldar las patas a las barras las cuales por cuestiones de estetica es sugerible que lleven
cierta inclinacion para que sigan la linea de la combi

entonces tomas las patas y en el extremo contrario al que le soldaste la varilla
tambien le golpeas pero en este caso un solo lado esto es para que "horme"
lo mejor posible a la barra por la inclinacion


Punteas las patas a 10 cms de la orilla cuidando que las varillas queden perpendiculares a las barras
y a mas o menos un angulo de 45 grados (recuerda solo punteas)


ahora verificamos que la medida de la barra quede adecuado al toldo de la combi

la ajustas y refuerzas el punto de soldadura para que no se mueva

la quitas y ahora si con la muestra repìtes el mismo procedimiento con la segunda


y ahora si a probarselas


continua...

Desconectado drflores

  • Lider de filial
  • Barndoor
  • *****
  • Mensajes: 2017
  • "in bus we trust"
    • Ver Perfil
Re:Como hacer barras para carga en tu combi
« Respuesta #2 : julio 16, 2012, 04:40:16 pm »
Genial el Brico, unas preguntas? que distancia hay del extremo de la barra a donde soldaste la pata? el lado que aplanas de la pata (que va en la barra es el externo o el interno?. falta poner como sujetaste las patas al bota aguas de la combi.
Con esto nos ahorraremos una buena lana ( mejor nos la comemos).
Prosigue con el post que nos dejaste a medias.
Salu2

Desconectado victorsegura

  • Administrator
  • Barndoor
  • *****
  • Mensajes: 1303
  • LOVE THIS BUS
    • Ver Perfil
Re:Como hacer barras para carga en tu combi
« Respuesta #3 : julio 16, 2012, 07:41:57 pm »
grax Doc la pata va a 10 cms. de la orilla de la barra y el golpe o doblez del tubo va hacia el lado de afuera esto es para que te de chance a realizar el angulo y sea mas facil soldar

efectivamente continua el post no he realizado lo demas pero yo creo mañana lo subo
sigue el sistema de sujeccion y el detallado final

saludos!!!

Desconectado kitschp

  • Split window
  • ****
  • Mensajes: 454
    • Ver Perfil
Re:Como hacer barras para carga en tu combi
« Respuesta #4 : julio 17, 2012, 05:23:44 am »
si esperamos la conclusión del brico, muy buenopor cierto, saludos bsig bsig bsig bsig

Desconectado Julio

  • Global Moderator
  • Split window
  • *****
  • Mensajes: 456
  • Kombi 1958
    • Ver Perfil
Re:Como hacer barras para carga en tu combi
« Respuesta #5 : julio 17, 2012, 09:26:07 am »
Eso es todo mi Vic! Eres un Master

A veces buscamos algo cuando en realidad lo tenemos tan cerca.

Desconectado Epstein

  • kombi
  • *
  • Mensajes: 17
    • Ver Perfil
Re:Como hacer barras para carga en tu combi
« Respuesta #6 : agosto 01, 2012, 04:05:19 pm »
Buen aporte..esperamos la terminacion 8)

Desconectado kique

  • Barndoor
  • *****
  • Mensajes: 2828
    • Ver Perfil
Re:Como hacer barras para carga en tu combi
« Respuesta #7 : agosto 02, 2012, 12:40:24 pm »
Eso es todo mi Vic! Eres un Master

En la primaria te llamarían: "Barbeeeeeero! Barbeeeeeero!"   risa

Desconectado Julio

  • Global Moderator
  • Split window
  • *****
  • Mensajes: 456
  • Kombi 1958
    • Ver Perfil
Re:Como hacer barras para carga en tu combi
« Respuesta #8 : agosto 02, 2012, 07:09:46 pm »
Eso es todo mi Vic! Eres un Master

En la primaria te llamarían: "Barbeeeeeero! Barbeeeeeero!"   risa

Claro Kike!! Hay que hacerle la barba si no quien me va ayudar a soldar???  Saludos  br

A veces buscamos algo cuando en realidad lo tenemos tan cerca.

Desconectado gerlo

  • EarlyBay
  • ***
  • Mensajes: 105
    • Ver Perfil
Re:Como hacer barras para carga en tu combi
« Respuesta #9 : septiembre 24, 2013, 02:17:32 pm »
Y lo que sigue...?   ??? ??? ??? ??? ???
Saludos, Germán y La Chata


Desconectado zoyenko

  • kombi
  • *
  • Mensajes: 21
    • Ver Perfil
Re:Como hacer barras para carga en tu combi
« Respuesta #10 : septiembre 29, 2013, 10:15:03 pm »
Seguimos esperando sr. Victor
